声磁同步法在电缆故障精确定位中的应用实践

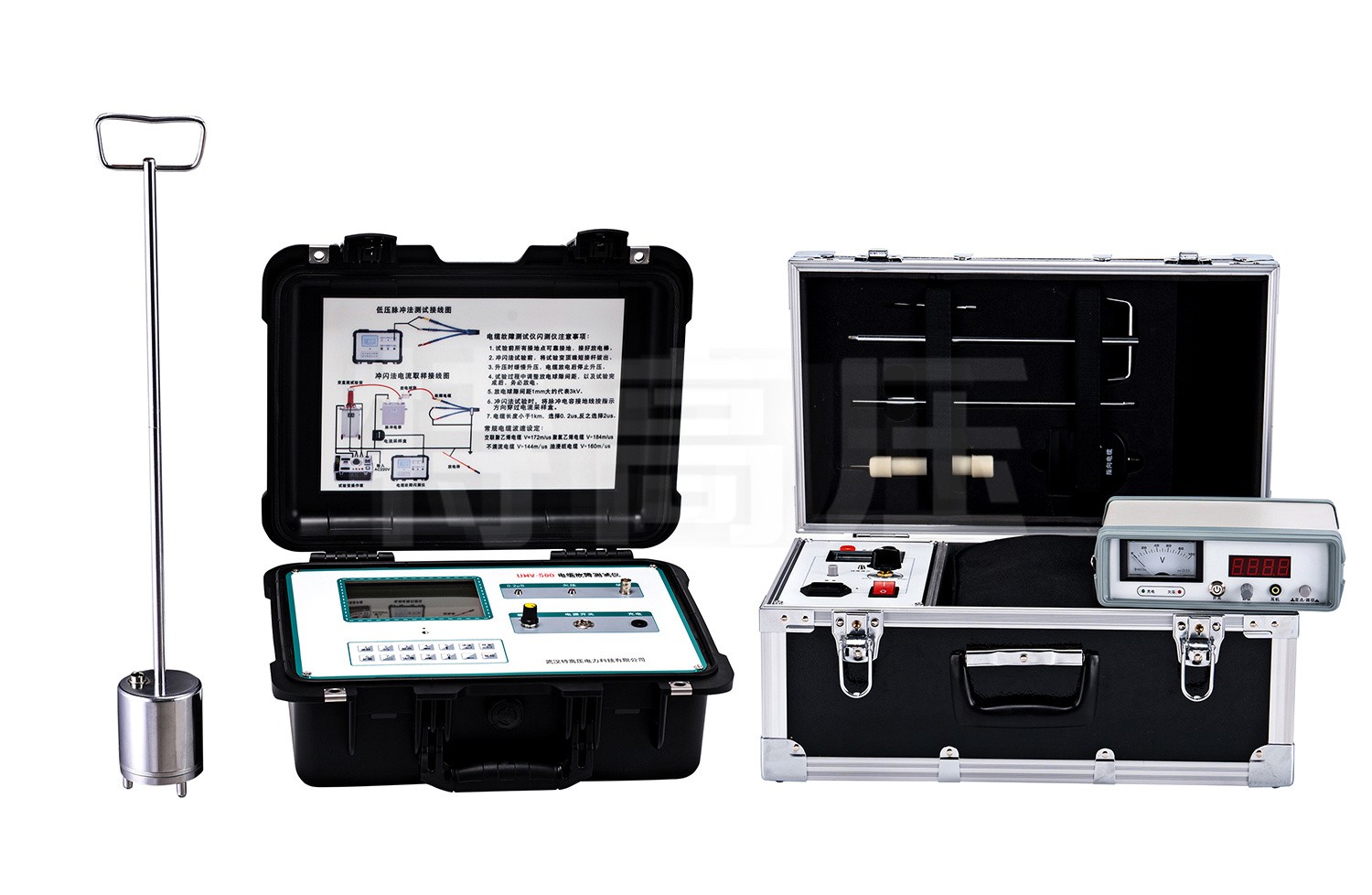

电缆故障测试仪是一种集成多种测量方法于一体的综合性设备，主要用于电力电缆各类故障的测距与定点。它通常将传统的高压冲击发生器、智能路径仪与定点仪等功能模块融为一体，能够应对不同性质的电缆故障，例如低阻接地、高阻泄漏、闪络性故障以及断线开路等。

其工作流程一般遵循“测距"与“定点"两个核心步骤。首先，仪器会通过“低压脉冲法"或“高压闪络法"等原理，向故障电缆发射测试信号。当信号遇到电缆中的阻抗不连续点（如故障点）时，会产生反射波。仪器通过捕获并分析反射波的时间与波形特征，即可计算出故障点的大致距离，此为“测距"。随后，在初步测距的指导下，结合“声磁同步法"等技术，利用故障点放电时产生的振动（声音）信号与电磁场信号，在地面进行精确定位，即为“定点"。

现代电缆故障测试仪的发展趋势是操作的简便化与数据的可视化。例如，配备高亮度液晶显示屏，能够清晰呈现测试波形；内置多个测量模式，用户可根据现场故障类型进行选择；部分仪器还集成数据存储功能，便于后续对波形进行分析对比，辅助判断故障性质。这种集成化与智能化的设计，降低了操作的技术门槛，提升了现场排查的效率。

企业实践：以规范流程支撑产品性能

武汉特高压电力科技有限公司在电力测试设备领域，建立了相应的质量管理体系。公司所获得的相关管理体系认证证书，是其构建产品研发、生产制造与质量检验标准化流程的一个体现。对于电缆故障测试仪而言，从核心算法的优化、关键元器件的筛选到整机的环境适应性测试，均依照既定标准执行，其目标在于确保仪器在现场复杂条件下能够保持稳定的工作状态。

案例详述：化解园区供电危机

项目背景：2025年初，华北某大型工业园区的10kV供电主缆在运行中发生跳闸，继电保护显示为单相接地故障。该电缆为直埋敷设，全长约2.3公里，是园区内多家精密制造企业的主要电源。故障导致部分区域生产中断，情况较为紧急。

现场挑战：故障电缆路径位于园区硬化路面与绿化带下方，若采用大面积开挖方式寻找故障点，不仅工程量大、耗时长，且会对园区正常秩序造成严重影响。园区维护团队迫切需要一种能够精确定位故障位置的技术方案。

解决方案与过程：团队启用了武汉特高压的集成化电缆故障测试仪。技术人员首先使用仪器自带的绝缘电阻测试功能，确认了故障性质为B相高阻接地。随后，他们采用高压闪络法进行测距。仪器升压至预设值后，故障点发生闪络，屏幕上成功捕获了典型的放电波形。根据波形时间差，仪器自动计算出故障点距测试端约为1.57公里。

在获取大致距离后，团队转入定点阶段。他们将高压冲击能量调整至一个合适的范围，并同步使用声磁同步定点仪。技术人员在测距指示的1.57公里附近区域，沿电缆预设路径进行。经过约半小时的仔细排查，在一处草坪下方，定点仪的耳机中传来了与高压冲击周期同步的、清晰清脆的放电声，同时仪表显示电磁场信号与声音信号严格同步，成功将故障点锁定在直径约一米的范围内。

结果分析与价值：维护团队随即在标记点进行针对性开挖，很快发现了因施工损伤导致绝缘劣化的电缆本体。从开始测试到定位故障点，总用时不到四小时。高效的定位为后续的电缆修复工作赢得了宝贵时间，最大限度地减少了园区企业的经济损失。

案例启示：此次成功应用表明，一套功能完备、性能稳定的电缆故障测试仪，在面对隐蔽性强的地下电缆故障时，能够发挥重要作用。它将故障排查从“盲目开挖"转变为“精准打击"，显著提升了供电抢修的效率与经济效益。

总结

在现代化供电网络中，电缆的安全稳定运行是保障连续生产的基础。当故障不可避免发生时，高效的定位技术便成为关键。武汉特高压电力科技有限公司的电缆故障测试仪，通过集成化的测试方法与面向现场的设计，为电力维护人员提供了一套可靠的故障排查方案。
