从一起异常声响排查看电容电感测试仪

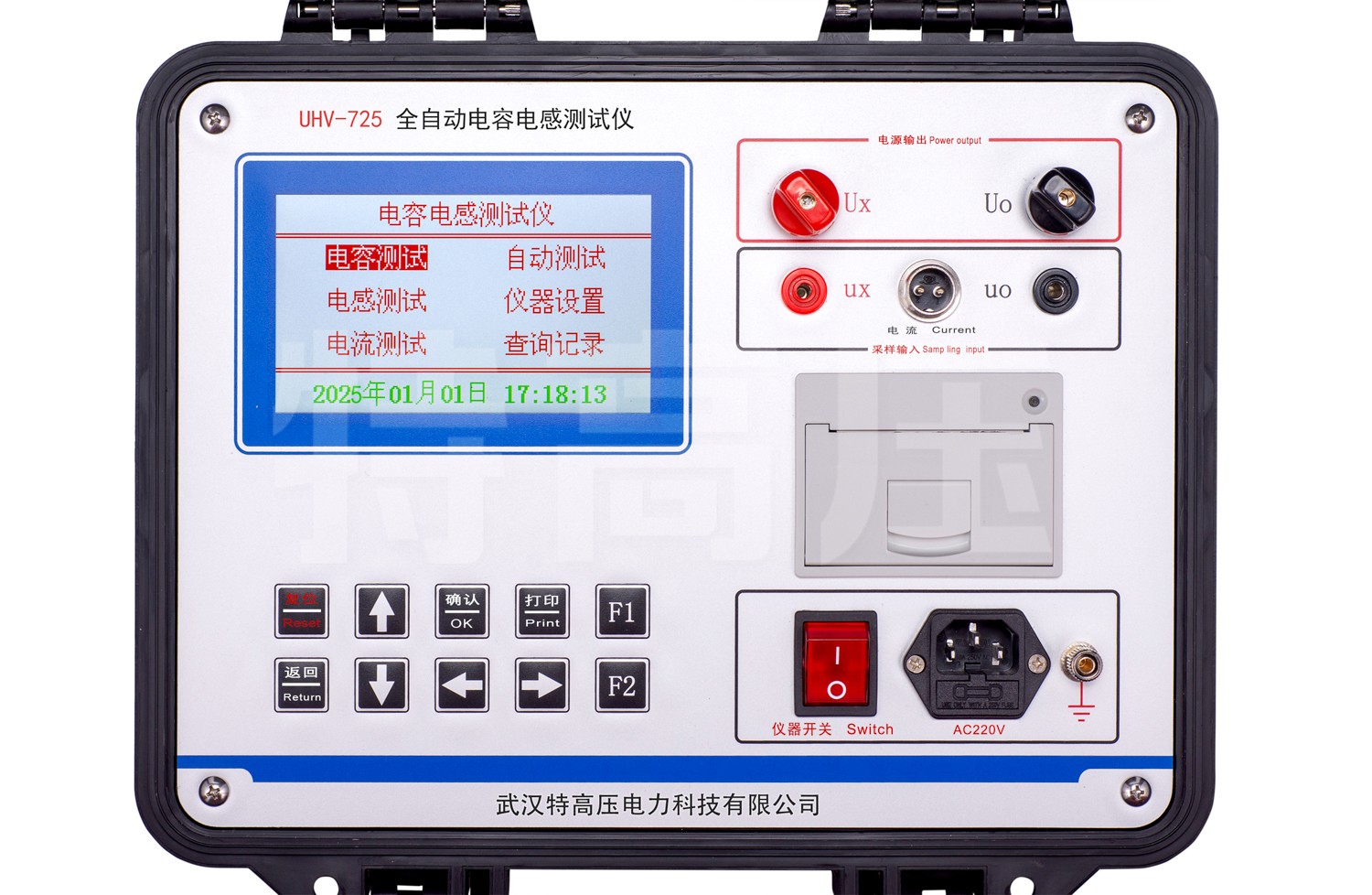

全自动电容电感测试仪是一种用于在不停电前提下，测量无功补偿装置中电容器单体或组群的电容值，以及与之串联的电抗器电感值的专用仪器。它采用桥式测量原理，通过向被测元件施加一个幅值稳定、频率适宜的测试信号，并精确测量其上的电压与电流向量，从而直接计算出元件的容抗或感抗，并换算出电容值或电感值。

该仪器的“全自动"特性体现在测量流程的简化。用户完成接线后，在仪器界面选择相应测试模式，后续的信号施加、数据采集、计算分析与结果显示均可由仪器自动完成，降低了人为操作引入的不确定性。考虑到现场电容器组连接方式的多样性（如星形、三角形），仪器通常支持多种测量模式，能够适应不同的接线场景。此外，内置的工频干扰抑制功能，有助于在复杂的电磁环境下获取稳定的读数。

企业实践：资质支撑产品可靠性

武汉特高压电力科技有限公司在电力测试设备领域拥有一系列质量管理体系认证。这些资质是其建立产品设计、生产与质检规范化流程的一个侧面反映。对于电容电感测试仪而言，从测量算法的精进、关键元器件的选型到整机的综合调试，均遵循相应的规范，其目的在于保障仪器在不同应用条件下性能的持续稳定。

案例详述：甄别滤波装置异常元件

项目背景：2024年夏季，华东某金属轧制企业的供电部门发现，其车间主变频器配套的LC无源滤波装置在运行中发出异常声响，且功率因数指示存在小幅波动。为排查隐患，需对滤波支路中的电容器和电抗器进行参数测试。

现场挑战：该滤波装置直接服务于生产线，长时间停电拆卸元件进行离线测试将影响生产节奏。企业维护团队希望在不断电、不拆卸元件的条件下，快速定位可能存在的参数劣化元件。

解决方案与过程：团队采用了武汉特高压的全自动电容电感测试仪。技术人员首先断开了待测滤波支路的供电开关，并执行了放电安全规程。随后，根据支路的具体接线方式（三角形连接），选择了相应的三端测量模式。测试线夹直接连接至电容器组的三个引入端，仪器自动完成三相电容值的测量。

测量数据显示，其中一相电容器的实测值较铭牌额定值偏差达到了-8%，超出了该类型设备运行规程所建议的允许范围。紧接着，技术人员又对同支路的滤波电抗器进行了电感值测量，其数据则在正常范围之内。整个测试过程，从安全准备到获取两组核心数据，用时不足二十分钟。

结果分析与价值：测试结果清晰地指向了A相电容器存在容值减退的现象，这很可能是导致装置异常运行的主要原因。基于此量化数据，企业制定了针对性的维修计划，在最近的计划性停机期间，集中更换了该相电容器。此举及时消除了设备隐患，避免了因滤波器失效可能导致的电网谐波放大或变频器故障，保障了生产的平稳运行。

案例启示：此次应用表明，全自动电容电感测试仪能够作为一种有效的预知性维护工具。它将电容器、电抗器等元件的状态评估从传统的定期更换或故障后维修，转向了以数据为依据的状态检修，有助于提升企业供电系统的运维管理水平与经济效益。

总结

对无功补偿及滤波装置中的电容、电感元件进行定期检验，是保障电力系统电能质量与安全运行的一个环节。武汉特高压电力科技有限公司的全自动电容电感测试仪，凭借其集成化的测试功能与面向现场的设计，为运维人员提供了一种便捷的设备状态评估途径。
