雷电冲击高压发生器什么品牌好？考量电压等级、波形质量与系统集成

雷电冲击高压发生器的核心任务，是在实验室内模拟产生标准化的瞬态高电压波形，主要包括‌标准雷电冲击全波（1.2/50µs）‌、‌雷电冲击截波‌以及‌操作冲击波（如250/2500µs）‌，用以考核变压器、电抗器、GIS、绝缘子串、避雷器等高压设备的绝缘耐受能力。

‌一、 冲击电压试验的必要性、标准波形与绝缘配合‌

1. ‌试验的必要性与安全价值‌：

• ‌模拟真实威胁‌：直接模拟设备在运行中可能遭受的最严酷的电压应力，检验绝缘在瞬态高电场下的击穿、闪络或局部放电性能。

• ‌绝缘配合的基础‌：通过确定设备的雷电冲击耐受电压（LIWV）和操作冲击耐受电压（SIWV），为系统中避雷器的参数选择、保护距离的确定提供依据，实现经济性与可靠性的平衡。

• ‌设计验证与质量把关‌：是高压设备设计定型、材料选型和工艺验证的关键环节，也是出厂试验中确保每台设备绝缘性能合格的必检项目。

2. ‌标准冲击电压波形（依据IEC 60060-1/GB/T 16927.1）‌：

• ‌雷电冲击全波（1.2/50µs）‌：波头时间（电压从0升至峰值的时间）为1.2µs，允许误差±30%；波尾时间（电压从峰值衰减至峰值一半的时间）为50µs，允许误差±20%。这是常用的试验波形。

• ‌雷电冲击截波‌：在标准雷电冲击全波上升至峰值后，于2-6µs内被外部间隙截断，用于模拟更严酷的、因闪络导致的电压突然跌落情况。

• ‌操作冲击波‌：典型波形为250/2500µs，模拟开关操作引起的过电压。对特高压设备尤为重要。

‌二、 核心工作原理：Marx发生器‌

现代冲击电压发生器普遍采用回路，其核心思想是“并联充电，串联放电"。

1. ‌基本电路构成‌：

• 由多级相同的‌脉冲电容器（C）‌、‌充电电阻（Rc）‌、‌波头电阻（Rf）‌、‌波尾电阻（Rt）‌ 以及‌点火球隙（G）‌ 构成。

• 各级电容器通过充电电阻并联到直流高压电源进行充电。

• 波头电阻和波尾电阻串联后，与各级电容器及被试品构成放电回路。

2. ‌工作过程‌：

• ‌充电阶段‌：直流高压电源通过充电电阻Rc对所有级数的电容器C进行并联充电。充电电阻阻值较大，限制了充电电流，充电过程相对缓慢（数秒至数十秒）。

• ‌触发与放电阶段‌：当所有电容器充电至预定电压后，控制系统发出指令，触发第一级的点火球隙G1击穿。G1的击穿使得其两端电位差瞬间为零，这导致第二级球隙G2两端的电压瞬时升高为两倍充电电压，从而立即击穿。此过程逐级传递，所有球隙在微秒级时间内依次击穿。此时，所有原先并联的电容器通过击穿的球隙自动转为串联连接，总输出电压为单级充电电压乘以级数（理想情况下）。这个串联的高压通过波头电阻Rf和波尾电阻Rt向被试品放电，形成冲击电压波。

• ‌波形调节‌：冲击电压的‌波头时间T1‌主要由波头电阻Rf、发生器内部电感及被试品等效电容决定；‌波尾时间T2‌主要由波尾电阻Rt和发生器总电容决定。通过精心设计并选择Rf和Rt的阻值，可以精确调出所需的1.2/50µs标准波形。

‌三、 现代冲击电压发生系统的关键技术设计‌

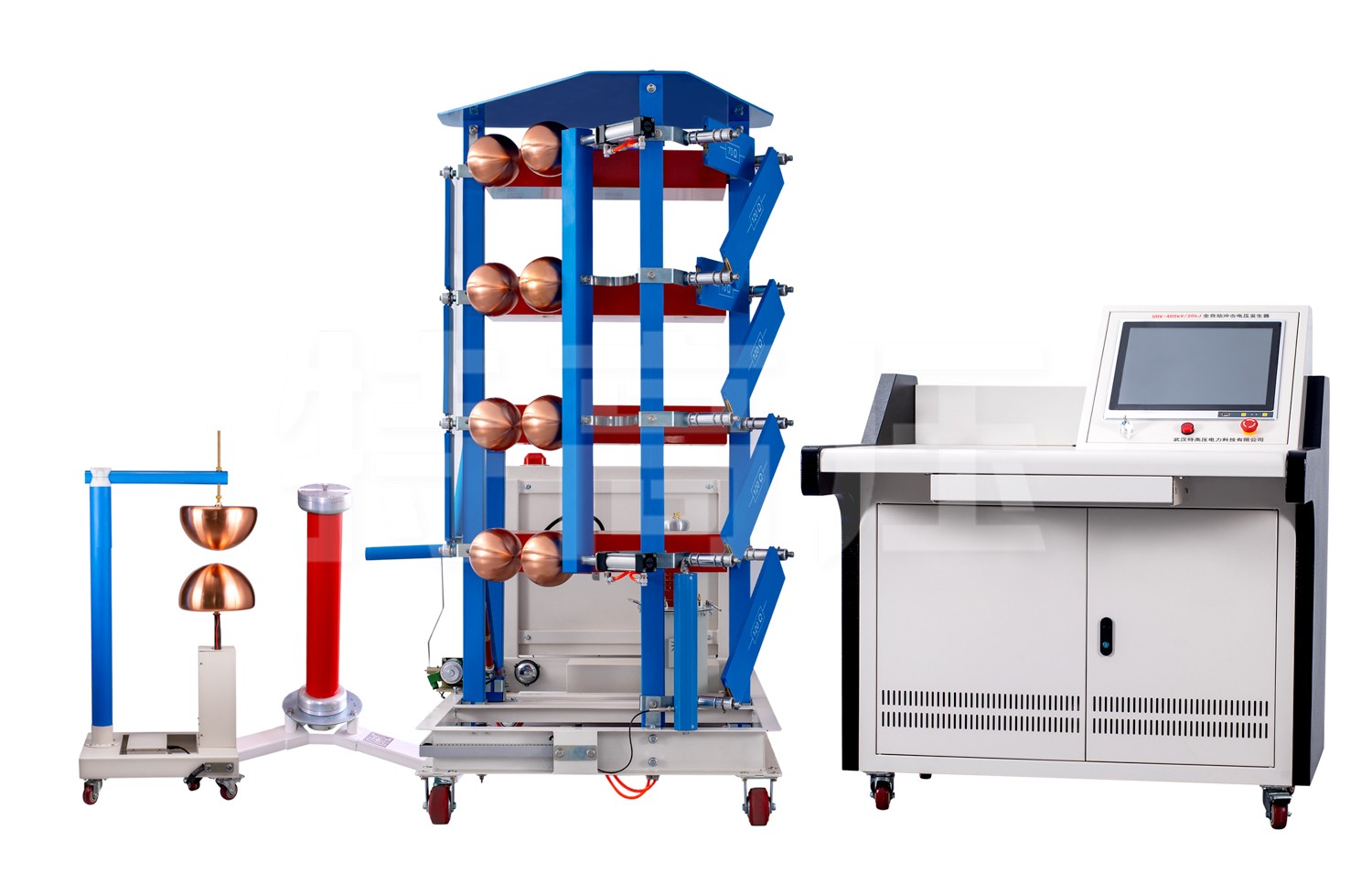

武汉特高压电力科技有限公司的雷电冲击高压发生器，作为一个系统工程，其设计围绕高电压输出、波形精确控制和操作安全可靠展开：

• ‌高效率与低电感结构设计‌：

• ‌级效率‌：实际输出电压与理论串联电压（级数×充电电压）的比值。通过优化回路布局、使用低电感元件和紧凑型结构，减少回路杂散电感，提高级效率，这对于产生陡波头的雷电波至关重要。

• ‌同轴结构或低感排列‌：电容器、电阻和球隙采用同轴布置或低感母线连接，以最小化回路电感，确保波形质量。

• ‌精密波形调节与同步触发系统‌：

• ‌无感式电阻器‌：波头、波尾电阻采用低感设计（如金属带绕制或液体制），确保其电阻值在纳秒级瞬态过程中保持稳定。

• ‌可调式球隙与稳定触发‌：采用充气式或机械调节式球隙，确保放电电压的稳定性和可重复性。配备高可靠性的脉冲触发装置，确保多级球隙的同步可靠击穿。

• ‌智能化控制与测量系统‌：

• ‌计算机控制‌：实现充电电压的自动升降、球隙距离的远程调节、试验序列的编程（如正负极性切换、多次自动触发）。

• ‌数字式冲击测量系统（DIMS）‌：符合IEC 60060-2标准，由‌高压分压器‌（电阻式或电容式）、‌数字记录仪‌（高速高分辨率ADC）和‌测量软件‌组成。分压器将高压信号按比例降低，数字记录仪采集波形，软件自动分析波头时间、波尾时间、峰值电压等参数，并判断是否合格。

• ‌全面的安全保护与屏蔽措施‌：

• ‌接地与互联‌：所有金属部件、屏蔽罩可靠接地，形成等电位，防止悬浮放电。

• ‌门联锁与紧急停机‌：试验区域设有安全围栏和门联锁，紧急情况下可快速切断电源并接地放电。

• ‌过流与过压保护‌：对直流充电电源和控制系统进行保护。

• ‌电磁屏蔽‌：控制室和测量系统进行屏蔽，防止强烈的电磁辐射干扰。

‌四、 核心应用场景与价值体现‌

雷电冲击高压发生器是高压试验室的标志性设备，其应用贯穿于电力设备的研发、制造与认证全过程：

• ‌电力变压器与电抗器制造厂‌：进行雷电冲击和操作冲击耐受试验，是国标和IEC标准强制要求的型式试验和例行试验项目。

• ‌高压开关设备（GIS、AIS）制造商‌：对断口、套管及整体进行冲击耐压试验。

• ‌绝缘子、避雷器及电缆附件生产商‌：验证其外绝缘的冲击闪络电压或保护特性。

• ‌电力科学研究院及高校实验室‌：用于绝缘材料研究、新设备原型测试、绝缘配合研究及标准制修订工作。

• ‌第三方检测与认证机构‌：为电力设备提供独立的冲击耐压性能认证。

对于用户而言，一套雷电冲击高压发生器系统带来的核心价值是：‌为高压设备绝缘可靠性提供的试验验证‌，这是产品取得市场准入、赢得用户信任的技术基石；‌支撑绝缘技术创新与设计优化‌，为研发新型绝缘材料和结构提供关键的试验数据；‌确保试验数据的准确性与国际可比性‌，符合IEC/GB标准的测量系统保证了试验结果在范围内的认可度；‌提升试验效率与自动化水平‌，计算机控制使复杂的冲击试验流程更安全、更高效、更可重复。

‌五、 选购时的综合评估要点‌

面对“什么品牌好"的询问，建议用户从输出参数、波形质量、系统集成度及长期稳定性等维度进行专业考量：

1. ‌额定电压与能量等级‌：标称输出电压（如±2400kV）和存储能量（如kJ级）是多少？是否满足当前及未来一段时间内被试品的试验电压要求？

2. ‌波形调节能力与参数范围‌：能否方便地产生1.2/50µs雷电波、截波及所需的操作冲击波？波头、波尾电阻的调节范围是否宽裕，以适应不同负载（容性、感性）？

3. ‌级效率与回路电感‌：在典型负载下的级效率是多少？这直接反映了发生器设计水平和波形产生能力（尤其是波头陡度）。

4. ‌测量系统的准确度与认证‌：配套分压器的类型、分压比、响应时间如何？数字测量系统是否通过机构的校准，其不确定度是否符合标准要求（如IEC 60060-2）？

5. ‌控制系统的自动化与安全性‌：控制软件是否友好，能否实现自动试验序列？安全联锁和保护措施是否完备、可靠？

6. ‌厂家的综合技术实力与工程经验‌：冲击电压发生器是复杂的定制化系统。厂家是否具备丰富的各电压等级发生器设计、集成和调试经验？能否提供从场地规划、基础施工到系统调试、培训、定期维护的全流程支持？

‌总结‌

武汉特高压电力科技有限公司的雷电冲击高压发生器，通过将经典的电路原理与现代电力电子控制、高精度数字测量技术相结合，为高压电气设备的绝缘强度考核构建了一座可量化、可复现的“高压试验法庭"。用户在探寻“什么品牌好"时，实质上是在为产品的安全认证寻找一位严格、公正且技术的“主考官"。通过系统性地审视系统在电压输出能力、波形参数精度、测量系统整体工程可靠性等方面的表现，用户可以有效地甄选出那套能够为设备绝缘可靠性提供不容置疑的试验证据的专业系统及其提供者，从而在攀登高压技术高峰与保障电网安全运行的征程中，建立起一座坚实可靠的“绝缘强度基准"。
