变压器综合测试台什么品牌好？聚焦功能集成、自动化程度与数据管理

变压器综合测试台的核心设计理念，是将变压器试验规程中要求的多个独立但关联的测试项目，通过统一的硬件平台、主控计算机和专业软件进行集成，实现测试流程的程序化、数据采集的同步化与报告生成的自动化。

‌一、 变压器核心试验项目及其意义‌

一套完备的综合测试台通常覆盖以下关键试验：

1. ‌变比组别测试‌：

• ‌意义‌：验证各绕组的匝数比是否符合设计，检查分接开关各档位的连接是否正确，确认变压器的联结组别（如Dyn11）。

• ‌原理‌：向高压侧施加一个低电压（如三相400V），同时测量低压侧三相电压，计算变比和相角差。

2. ‌直流电阻测试‌：

• ‌意义‌：检查绕组导体的焊接质量、接触是否良好、有无匝间短路，以及分接开关的接触电阻。

• ‌原理‌：采用直流恒流源法，向绕组注入稳定直流电流，测量其两端电压，根据欧姆定律计算电阻。快速测量和消磁技术是关键。

3. ‌空载损耗与空载电流测试‌：

• ‌意义‌：评估变压器铁芯的磁路设计、硅钢片质量及工艺装配水平。空载损耗是变压器经济运行的重要指标。

• ‌原理‌：在低压侧施加额定电压，高压侧开路。测量输入电压、电流及功率，计算空载损耗和空载电流百分比。

4. ‌负载损耗与短路阻抗测试‌：

• ‌意义‌：评估绕组的电阻损耗和附加损耗（涡流、环流），短路阻抗是计算短路电流、进行继电保护整定的关键参数。

• ‌原理‌：将低压侧短路，在高压侧施加一个较低电压使绕组中流过额定电流。测量此时的电压、电流及功率，计算负载损耗和短路阻抗百分比。

5. ‌绝缘特性测试‌：

• ‌包括‌：绝缘电阻、吸收比（PI）或极化指数（DPI）、介质损耗因数（tanδ）及电容量的测量。

• ‌意义‌：评估变压器整体绝缘系统的受潮、老化或脏污状况。

6. ‌绕组变形分析（可选或集成）‌：

• ‌意义‌：通过频率响应分析法（FRA），检测绕组在遭受短路电流冲击后可能发生的机械位移、扭曲或变形。

• ‌原理‌：向绕组注入扫频信号，测量其传递函数（频响曲线），与原始指纹图谱进行对比分析。

‌二、 现代综合测试台的系统架构与工作流程‌

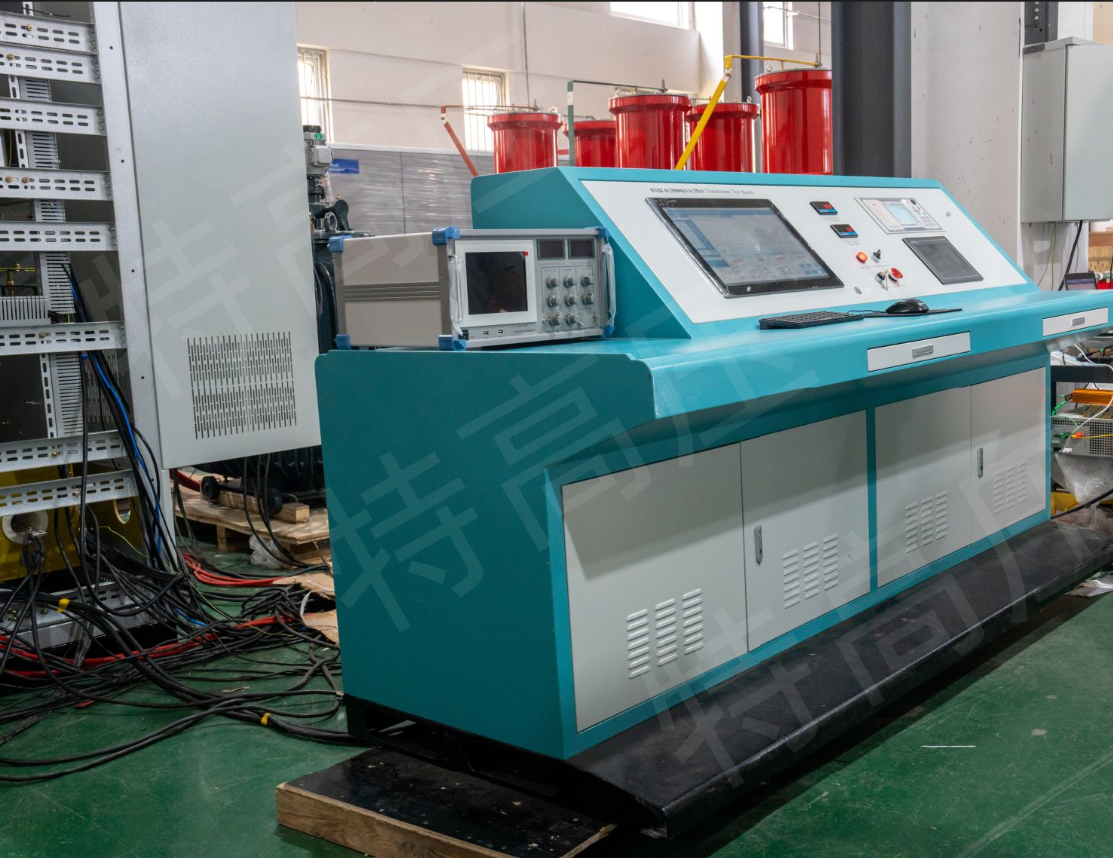

武汉特高压电力科技有限公司的变压器综合测试台，通常采用“主控计算机+多功能测量主机+专用测试附件+集成软件"的模块化架构。

• ‌主控单元与集成软件‌：

• 工业计算机或高性能嵌入式系统作为核心，运行专用测试管理软件。

• 软件引导用户输入变压器铭牌参数、选择试验项目、设置测试参数。

• 控制整个测试序列的自动执行，包括自动切换内部测量回路、控制外部调压器或电源。

• ‌多功能一体化测量主机‌：

• 集成了高精度电压、电流、功率、频率测量模块，以及直流电阻测试桥、绝缘测试高压源等。

• 通过内部高速总线与主控单元通信，实现数据的同步采集与实时处理。

• ‌专用测试附件与接线箱‌：

• 提供清晰标识的测试线缆、电流钳、专用接线排。

• 有些系统配备自动或半自动接线切换装置，减少人工换线次数，提高安全性。

• ‌典型自动化工作流程‌：

• 先进行‌直流电阻测试‌（需消磁）。

• 然后进行‌变比组别测试‌。

• 接着进行‌绝缘电阻测试‌。

• 连接外部电源，进行‌空载试验‌。

• 更换接线，进行‌负载试验‌。

1. ‌参数设置‌：用户在软件中输入变压器型号、额定参数、分接位置等。

2. ‌接线引导‌：软件根据所选试验项目，图文并茂地提示接线方法。

3. ‌一键测试‌：用户确认后，启动“自动测试"模式。系统可能按如下逻辑顺序执行：

4. ‌数据同步与处理‌：所有测试数据自动关联到该台变压器名下，软件实时计算各项结果，并与标准限值或历史数据进行比较。

5. ‌报告生成‌：测试完成后，自动生成符合GB或IEC格式的完整试验报告，包含数据表格、特性曲线（如空载曲线）及结论。

‌三、 系统集成的关键技术优势‌

• ‌测试效率的显著提升‌：将原本需要多天、多人协作的试验，压缩到数小时内由单人或少量人员完成，大幅缩短变压器出厂或停电检修时间。

• ‌数据的一致性与可追溯性‌：所有测试数据来源于同一套基准测量系统，避免了不同仪器间系统误差带来的影响。数据集中存储，便于建立每台变压器的全生命周期电子档案。

• ‌操作的安全性与标准化‌：软件引导和程序化控制减少了人为误操作风险。测试流程标准化，确保了试验方法符合规程要求。

• ‌强大的数据分析与诊断辅助‌：软件不仅能计算数据，还能绘制特性曲线，进行三相对称性分析、损耗分离，并提供初步的异常判断提示（如某相直流电阻偏差过大），为技术人员提供决策支持。

‌四、 核心应用场景与价值体现‌

变压器综合测试台是变压器全生命周期质量管理的关键工具：

• ‌变压器制造厂（出厂试验）‌：高效完成每台产品的例行试验，确保出厂质量，是生产线上的环节。

• ‌供电公司（交接验收与预防性试验）‌：在新变压器投运前进行全面“体检"，建立原始健康档案；在定期检修中，高效评估运行后状态。

• ‌电力安装工程公司‌：在安装施工后，进行竣工验收试验。

• ‌变压器检修与改造单位‌：在大修或改造后，验证修复或升级效果。

• ‌第三方质量检测与评估机构‌：提供独立、变压器性能检测服务。

对于用户而言，一套变压器综合测试台带来的核心价值是：‌构建高效、精准的质量检验体系‌，成为保障变压器产品合格与运行可靠的“数据关口"；‌实现试验工作的数字化转型‌，将纸质记录和分散数据转化为结构化、可分析的数字化资产；‌降低对操作人员经验的过度依赖‌，通过标准化流程和智能引导，使试验工作更加规范、易掌握；‌优化资产管理与决策‌，长期积累的测试数据可用于分析变压器性能退化趋势，为状态检修和更换决策提供科学依据。

‌五、 选购时的综合评估要点‌

面对“什么品牌好"的询问，建议用户从集成度、自动化水平、测量精度及系统扩展性等维度进行专业考量：

1. ‌集成测试项目的完备性‌：系统是否覆盖了您进行的核心项目（变比、直阻、空负载、绝缘）？是否支持绕组变形测试（FRA）或能预留接口？

2. ‌自动化与智能化程度‌：测试流程的自动化程度如何？是全程一键自动完成，还是需要人工干预换线？软件是否具备智能引导、自动判断和报告生成能力？

3. ‌测量精度与量程范围‌：各测试模块的精度指标（如直阻测量精度、功率测量精度）是否满足相关标准（如GB 1094.1对损耗测量的要求）？电压、电流量程是否覆盖从配电变到大型电力变压器的需求？

4. ‌系统的可靠性与安全性‌：硬件设计是否稳固，适合工厂或现场环境？是否具备完善的过压、过流、接地等安全保护措施？

5. ‌数据管理与接口开放性‌：软件的数据管理、查询、对比功能是否强大？是否支持数据导出（如Excel、PDF）并与企业现有的生产管理系统（MES）或资产管理系统（EAM）对接？

6. ‌厂家的行业理解与支持能力‌：变压器测试涉及标准深入理解。厂家是否能提供符合标准的测试方案配置？能否提供深入的培训、现场调试支持及长期的软件升级服务？

‌总结‌

武汉特高压电力科技有限公司的变压器综合测试台，通过将多项独立的变压器试验技术融合进一个协同工作的智能平台，为变压器的性能评估提供了高效、规范、数据驱动的现代化解决方案。用户在探寻“什么品牌好"时，实质上是在为变压器的“健康管理"寻找一个功能全面、运行稳定、使用便捷的“综合体检中心"。通过系统性地审视平台在功能集成度、流程自动化、数据精确性以及系统扩展性等方面的综合表现，用户可以有效地甄选出那套能够将变压器质量检验与状态评估工作提升至新高度的专业系统及其提供者，从而在确保电网核心设备可靠、经济运行的实践中，构建起一个坚实、高效的“数据化质量基石"。
