GIS开关设备接触电阻测量的关键解决方案

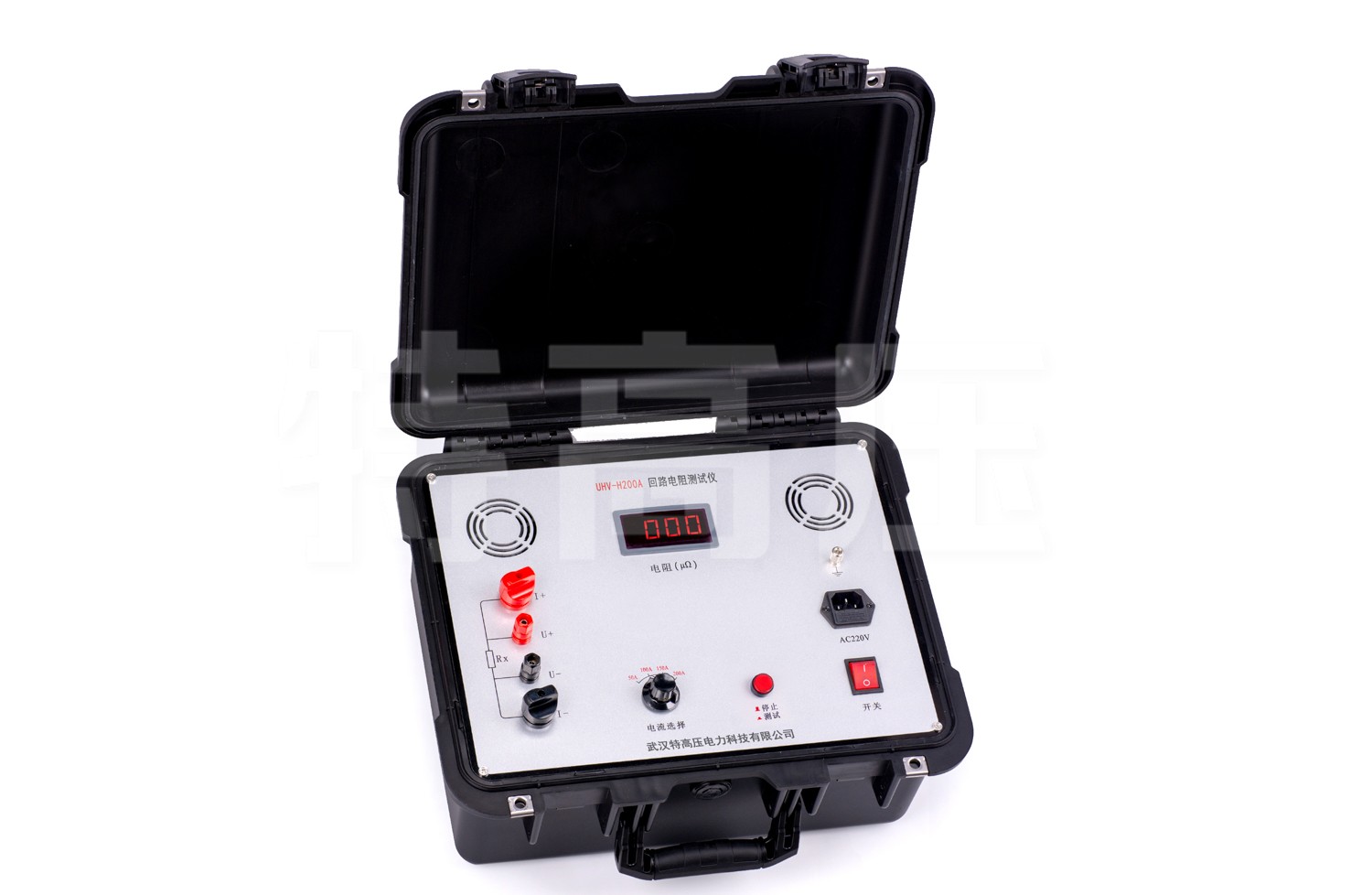

在Q/GDW 12073-2025《高压开关设备回路电阻试验导则》新规实施背景下，回路电阻测试精度要求提升至±1%rdg±2dgt。武汉特高压电力科技研发的HTCR-3000系列测试仪，采用四端子凯尔文测量法，实现0.1μΩ分辨率，在国网某±1100kV特高压站年度检修中，成功识别出隔离开关触头0.8mΩ异常阻值（超出标准值23%）。

核心技术突破

1. 抗干扰测量系统

• 200A恒流源输出波动率≤0.5%

• 工频干扰抑制比达80dB

• 内置温度补偿算法（-20℃~50℃环境）

2. 智能化操作设计

• 自动计算三相不平衡率

• 异常数据红黄双色预警显示

• 支持蓝牙传输测试报告

3. 安全防护体系

• 双通道过流保护（动作时间＜20ms）

• 符合IP54防护等级

• 通过8kV静电放电试验

典型应用场景

1. 海上风电项目在江苏某300MW海上风电场，设备连续工作12小时完成56台箱变低压侧接触电阻测试，发现3处连接端子氧化导致的电阻异常（最大偏差达1.5mΩ）

2. 城市轨道交通应用于武汉地铁7号线直流1500V开关柜测试，其快速脉冲测量模式有效克服直流系统纹波干扰，单日完成32组开关触头检测

技术验证与迭代

• 参与中电联组织的环形导体电阻比对试验

• 每季度发布固件升级包（已更新至V3.2.5版本）

• 测试数据可对接PMS3.0系统生成趋势分析图
