三倍频变压器企业排行：特种试验电源三倍频变压器的设计与实践

高压电气设备的绝缘系统错综复杂，不仅需要承受相对地或相间的高电压，其绕组内部的匝间、层间绝缘（即纵绝缘）同样面临严峻考验。运行中的雷电波、操作波侵入或谐振过电压，可能在绕组内部产生梯度电压。工频耐压试验主要考核主绝缘，而对纵绝缘的考核则需要借助感应耐压试验。为避免工频下铁芯严重饱和，提高试验频率成为必然选择。三倍频变压器作为一种成熟可靠的方案，为在实验室和现场开展此类试验提供了关键的电源支持。

一、工作原理与核心特点

三倍频变压器的核心在于实现“频率变换"与“电压升高"。

1. 基本原理：设备通常由三台单相变压器单元构成。其一次绕组按特定方式（如接成星形）连接至50Hz工频电源。通过特殊设计的磁路（如采用有气隙的铁芯）和接线方式（如二次侧采用开口三角形连接），利用铁芯磁化曲线的非线性饱和特性。当三相对称的工频电压施加于一次侧时，由于三相磁通的相位差和铁芯饱和产生的三次谐波磁通与电势在特定接线组别下得以同相叠加，从而在二次侧的开路端子上，主要输出频率为150Hz（三次谐波）的电压，其幅值可以达到一次侧输入电压的数倍。

2. 核心功能特性：

• 频率输出：稳定的150Hz（或设计频率附近）正弦波电压输出，满足感应耐压试验对频率的要求。

• 电压可调：通过前端配套的调压器（或设备集成的调压模块）调节输入电压，可以实现对输出高压的平滑、连续调节。

• 带负载能力：设计时考虑了向被试品（如电压互感器、变压器的低压绕组）提供一定容量的试验电流的能力，确保在试验过程中电压波形畸变率维持在较低水平，符合标准要求。

• 结构形式：常见的有关式结构（由三台单相变压器组成）和一体式结构。考虑到散热和绝缘，其绕组和铁芯的绝缘处理与冷却方式需要经过专门设计。

二、设备功能与配套应用

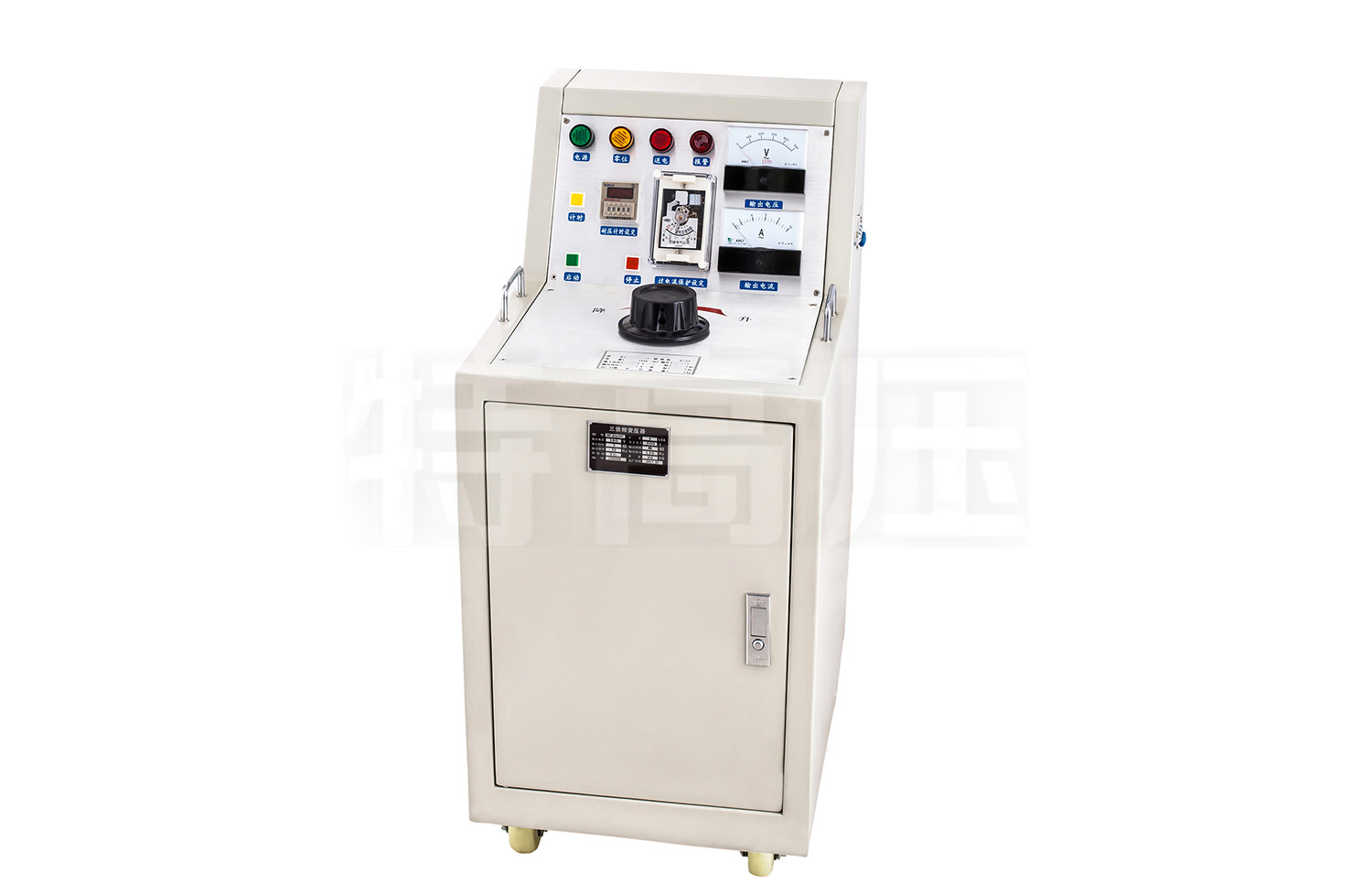

一台完备的三倍频试验装置不仅包含变压器本体，通常还集成或需配套以下部分以构成完整系统：

• 三相调压器：用于平滑调节输入至三倍频变压器一次侧的电压，从而精细控制最终输出的高压。

• 保护与测量单元：包括过流、过压保护装置，以及用于监测输出电压、输出电流和频率的仪表。

• 专用补偿电抗器（可选）：当被试品为电磁式电压互感器时，其空载激磁电流较大且呈感性，可能导致输出容量不足或功率因数过低。并联适当容量的可调补偿电抗器，可以补偿无功电流，减轻三倍频变压器本体的负担，扩大其有效带载能力。

其典型应用场景集中在对纵绝缘有严格要求设备的试验中：

• 电磁式电压互感器（PT）的感应耐压试验：这是三倍频变压器最主要的应用场景，用于考核PT的匝间绝缘。

• 电力变压器的感应耐压试验：对变压器低压绕组施加中频高压，考核其纵绝缘。此时常需配合并联电抗器进行补偿。

• 其他需要中频高压电源的场合：如某些局部放电测试系统的前置激励电源，或特定科研实验。

三、使用操作与安全考量

现场或实验室使用三倍频变压器进行试验时，需遵循高压试验的一般安全规程：

• 规范接线与接地：确保所有设备外壳和接地端可靠接地，高压引线对地及对其他物体保持足够的安全距离。

• 分级升压与监控：试验电压应从较低值开始，缓慢分级升压，并密切监视高压侧电压、电流及被试品状态。发现异常应立即降压并断电检查。

• 容量匹配：需根据被试品的电容电流和激磁电流估算所需试验容量，确保所选三倍频变压器装置的输出容量能够满足要求，避免设备过载。

• 过压过流保护：试验回路中应设置可靠的过电压和过电流保护装置，防止意外对被试品和试验设备造成损坏。

四、专业选型的着眼点

在评估这类设备时，技术人员的关注点通常包括：输出频率的准确度与稳定性；在额定负载下输出电压波形正弦畸变率的大小；设备自身的绝缘水平与局部放电量控制；整套系统（含调压、保护）的集成度与操作便利性；以及制造商在特种变压器设计和高压试验技术方面是否有足够的技术沉淀与工程应用经验。

武汉特高压电力科技有限公司在特种试验电源领域的研究，使其能够针对感应耐压试验的具体工况进行产品优化。设备在实际工作中的表现与长期稳定性，需要在服务于各类电力设备制造厂、高压试验室及电力用户的实践中获得综合检验。

总之，“三倍频变压器企业排行"的话题，折射出市场对高品质特种试验电源的关注。选择一款设计合理、运行稳定、带载能力满足要求的三倍频变压器，是顺利完成相关高压绝缘试验、确保设备制造与运行质量的重要一环。武汉特高压所提供的这一试验电源方案，为相关领域的专业测试工作提供了一个技术选项。
