直流高压发生器厂家推荐：直流高压发生器技术原理与应用探析

直流高压发生器，顾名思义，是一种能够输出从零伏开始连续可调的直流高电压的专用设备。其核心技术在于实现高效率、高稳定性的直流变换与升压。现代主流产品普遍采用“高频逆变-倍压整流"技术路线，以实现设备的小型化、轻量化和良好的输出特性。理解其工作原理，有助于更好地应用与选型。

一、核心工作原理与技术路径

传统工频（50Hz）高压直流发生器体积和重量大。现代设备则采用如下高效路径：

1. ‌工频整流滤波‌：首先将输入的工频交流电（如220V）整流滤波为平滑的直流电压。

2. ‌高频逆变‌：通过由功率半导体器件（如IGBT、MOSFET）组成的逆变桥，将该直流电压逆变为高频（通常为几十kHz）的方波或正弦波交流电。

3. ‌高频升压‌：将高频交流电送入高频变压器进行升压，达到预定幅值。高频变压器的应用大幅减小了铁芯和线圈的体积与重量。

4. ‌倍压整流与滤波‌：经过高频变压器升压后的交流电，通过由高压硅堆和电容组成的多级倍压整流电路，整流并倍压为所需的直流高电压。精密的滤波网络确保输出电压的纹波系数保持在较低水平。

5. ‌闭环反馈控制‌：从输出端采样电压和电流信号，与设定值进行比较，通过微处理器控制逆变及调压过程，实现输出电压的精确设定与稳定，并具备快速的保护响应能力。

二、设备系统构成与功能模块

一套典型的直流高压发生器通常由以下几部分构成：

• ‌控制箱（低压单元）‌：

• ‌控制系统‌：集成了微处理器、控制电路和人机交互界面，是整个设备的智能中枢。

• ‌显示单元‌：采用液晶屏，同时显示设定电压、实测输出电压、输出电流（泄漏电流）、工作状态、报警信息等。

• ‌操作单元‌：通常设有旋钮、按键或触摸屏，用于设定参数（电压、电流限值、时间等）和控制操作（升压、降压、计时）。

• ‌电源与逆变单元‌：内置工频整流与高频逆变电路。

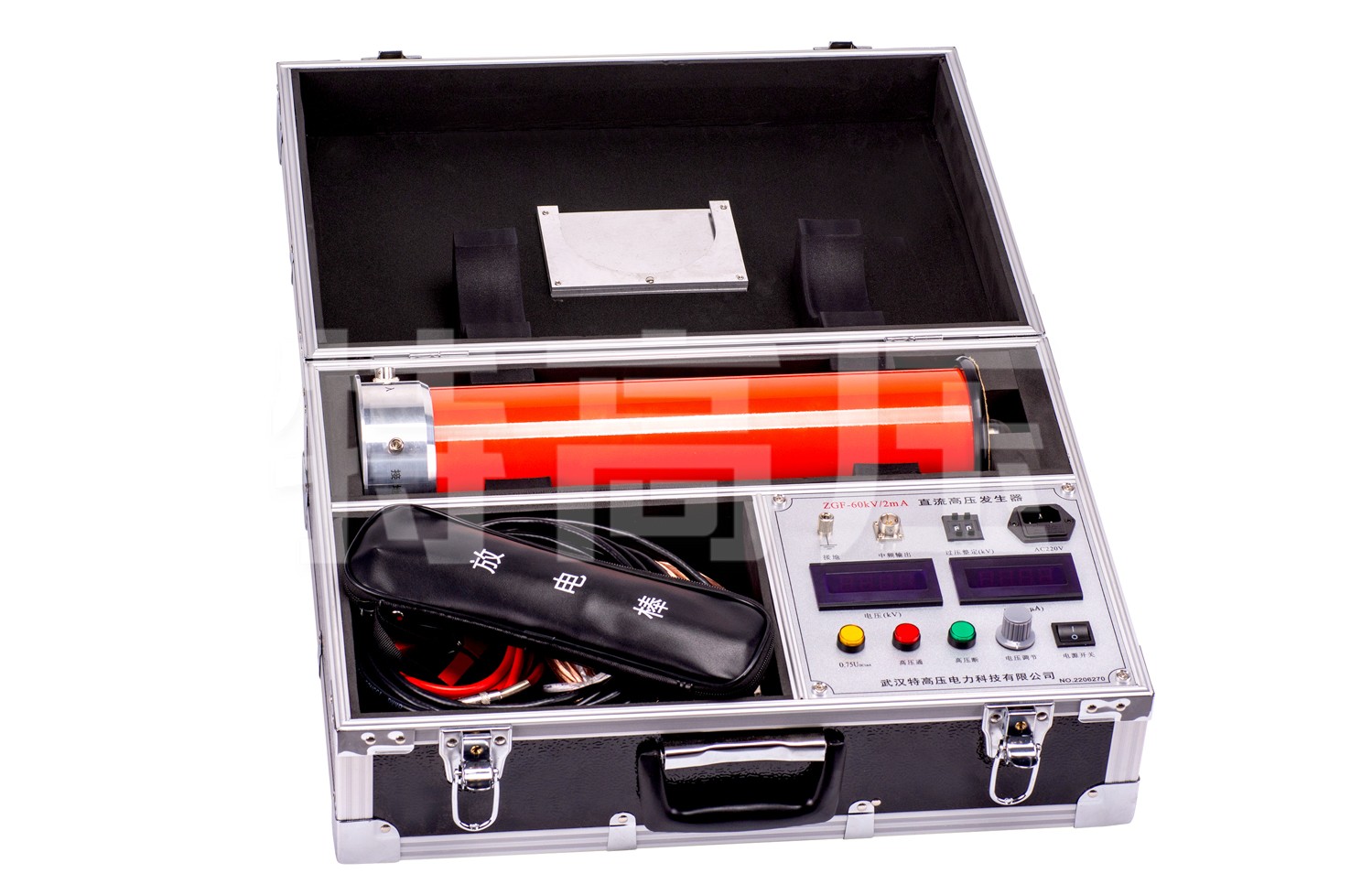

• ‌高压倍压筒（高压单元）‌：

• 内部封装了高频变压器、倍压整流硅堆、滤波电容器等重要高压部件。通常设计为绝缘筒状结构，确保良好的绝缘与散热。

• ‌专用连接电缆与附件‌：

• 包括连接控制箱与高压倍压筒的专用中频电缆、接地线、放电棒等必要的安全与连接附件。

三、主要应用场景与试验流程

该设备广泛应用于电力系统、科研院所及大型工矿企业的电气试验部门。

• ‌氧化锌避雷器（MOA）测试‌：测量直流1mA下的参考电压（U1mA）以及75%U1mA电压下的泄漏电流，是判断避雷器阀片是否受潮、老化或存在缺陷的经典方法。

• ‌电力电缆直流耐压与泄漏电流试验‌：对交联聚乙烯（XLPE）、油浸纸绝缘等电缆施加直流高压，测量其泄漏电流随电压和时间的变化，以评估其绝缘状况。

• ‌其他电气设备直流耐压试验‌：如发电机、高压电机定子绕组的直流耐压试验。

‌以氧化锌避雷器测试为例的标准流程‌：

1. ‌接线与检查‌：将被试避雷器接地端可靠接地，高压输出线接至避雷器高压端。检查仪器接地是否良好。

2. ‌参数设定与准备‌：开启仪器，进行相关参数设置。按下“升压"按钮，仪器输出电压从零开始以一定速率上升。

3. ‌数据观测与记录‌：密切观察输出电流显示。当电流接近或达到1mA时，缓慢调节并最终稳定在1mA，此时电压表显示的数值即为U1mA，记录该值。然后，将电压降至75%U1mA，记录此时的泄漏电流值。

4. ‌降压与放电‌：试验完成后，将电压降至零，关闭电源，并使用放电棒对被试品进行充分放电。

四、设备选型的主要参考维度

在考察与选择直流高压发生器时，可以关注以下几个方面的特性：

• ‌额定输出电压与电流‌：设备的最大输出电压（如60kV, 120kV, 200kV）和最大输出电流（如2mA, 3mA, 5mA）应能满足被试品的试验规程要求，并留有一定裕量。

• ‌电压调节细度与稳定性‌：输出电压的调节是否平滑连续，在额定负载下输出电压的波动范围是否在允许的误差内。

• ‌保护功能的完善性‌：是否具备过压保护、过流保护、零位启动保护、接地报警、闪络保护等全面的安全防护功能。

• ‌测量精度与显示方式‌：电压和电流的测量精度等级，显示是否直观清晰（如同时显示设定值与实测值）。

• ‌便携性与结构‌：根据使用场景选择一体式或分体式结构。对于现场试验，设备的体积、重量和是否配备专用箱体或小车是重要考量。

• ‌符合标准‌：设备设计与试验方法需符合相关国家及行业标准（如DL/T 848.1等）。

武汉特高压电力科技有限公司致力于为电力行业提供可靠的试验设备。直流高压发生器作为执行标准直流绝缘试验的源发性设备，其价值在于为各种绝缘材料的性能考核提供了一个稳定、可控的高压直流电场。通过获取U1mA、泄漏电流等关键参数，运维人员能够定量评估设备的绝缘状况，为状态检修和风险预控提供直接的数据支持，从而服务于电网的可靠运行。
