直流断路器安秒特性测试仪哪家好：测试仪如何验证选择性跳闸的可靠性

在发电厂、变电站、数据中心及轨道交通等重要场所，直流电源系统为继电保护、自动装置、通信设备及事故照明提供不间断的电力保障，被誉为电力系统的“心脏"与“神经"。保障这个系统自身的安全，离不开一套动作有序、配合得当的保护装置，其中直流断路器（或熔断器）是核心执行元件。理想的保护配置要求：当馈线末端发生故障时，应由最靠近故障点的分支断路器快速跳闸，而其上一级的干线断路器不应动作，从而将停电范围限制在最小，保证系统其他部分持续供电。这种“选择性"或“级差配合"能否实现，取决于各级断路器的‌安秒特性‌——即其动作时间与通过电流之间的反时限关系曲线。若特性曲线重叠或配合不当，就会发生“越级跳闸"，导致大面积失电，后果严重。因此，在新设备投运或系统改造后，‌实测并验证各级直流断路器的安秒特性‌，是确保直流保护系统可靠、有序动作的必经步骤。当运维人员询问“直流断路器安秒特性测试仪哪家好"时，他们寻找的正是一位能对各级保护元件的动作逻辑进行客观、精确“裁判"的专业工具。武汉特高压电力科技有限公司的直流断路器安秒特性测试仪，正是为担当这一“裁判员"角色而设计。

‌产品核心：可编程电流激励、高精度时序测量与智能曲线分析‌

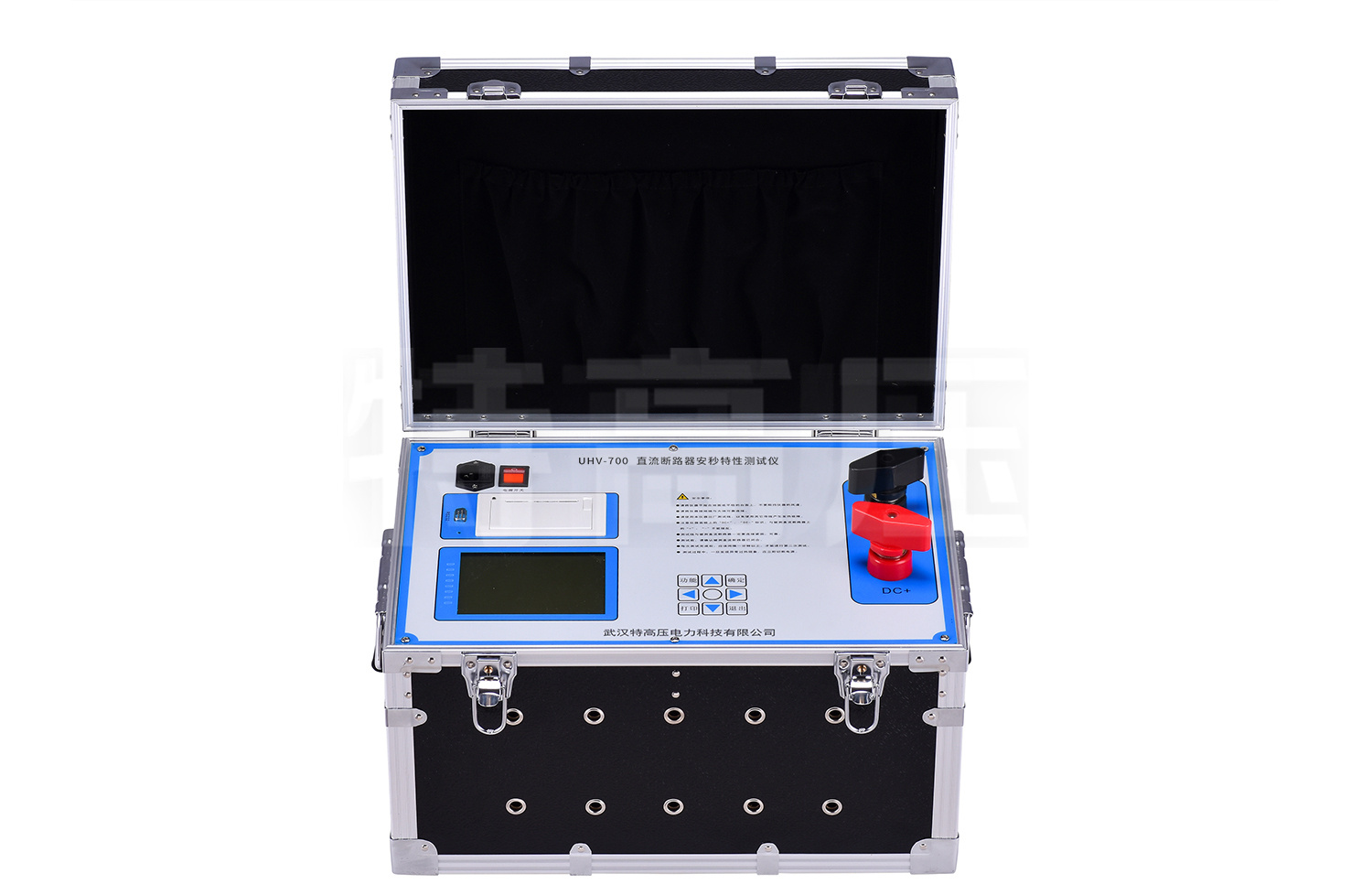

武汉特高压的直流断路器安秒特性测试仪，其技术核心在于精准模拟故障电流并精确记录保护元件的响应过程。

‌1. 宽范围可编程电流输出：‌
设备内置高功率直流电源模块，能够根据测试需要，‌输出从几安培到数千安培的直流电流‌。用户可通过触屏或按键，灵活设置测试电流点，例如1.13In（长延时起始）、1.45In（长延时动作）、2In、3In、5In、10In（短延时或瞬时区域）等。输出电流的稳定性和精度是确保测试结果可比性的基础。

‌2. 毫秒级高精度时间测量：‌
这是测试仪的关键性能。设备内部集成高精度计时电路，其计时分辨率可达0.1毫秒。测试时，仪器在‌输出电流达到预设值的瞬间自动开始计时‌，并通过高灵敏度传感器实时监测被试断路器主回路电压降或辅助触点的状态变化。‌一旦检测到断路器分闸（回路断开或辅助触点切换），计时立即停止‌。这个时间差即为该电流点下的断路器动作时间。

‌3. 自动化测试与曲线绘制：‌
用户可预先设定一系列电流测试点。启动自动测试模式后，仪器会‌按顺序逐点输出电流、测量并记录动作时间‌。全部测试完成后，仪器能‌自动在屏幕上绘制出清晰的“电流-时间"特性曲线（安秒曲线）‌，并将每个测试点的数据（电流值、动作时间）列表显示。

‌4. 曲线比对与智能分析：‌
仪器内置常见断路器型号的标准特性曲线库，或允许用户导入上下级断路器的实测曲线。通过‌将实测曲线与标准曲线进行叠加比对‌，可以直观判断断路器的动作特性是否符合出厂规格。更重要的是，可以‌将上下级断路器的实测曲线放在同一坐标系中‌，观察它们之间是否有足够的间隔（通常要求上级曲线位于下级曲线的右上方，且时间差满足选择性要求），从而对级差配合的合理性做出定量评估。

‌案例深描：110kV变电站直流系统改造后馈线屏级差配合验证‌

通过现场实测，发现并纠正了因断路器型号混用导致的级差配合隐患，避免了潜在的越级跳闸风险。

‌案例：某供电公司修试工区——110kV朝阳变电站直流系统馈线屏改造后验收测试‌
该站对直流馈线屏进行了改造，更换了部分老旧直流微型断路器。改造后，需验证从直流屏总路断路器（C65H-DC 100A）到各分路断路器（如C65H-DC 32A、16A）之间的级差配合是否满足要求。试验人员使用武汉特高压的AS-1000型直流断路器安秒特性测试仪。

1. ‌测试准备与安全措施‌：对直流馈线屏执行必要的隔离措施，确保测试不影响运行设备。选择一条具有代表性的馈线支路：上级为‌100A断路器（Q1）‌，下级为‌16A断路器（Q2）‌，负载为一面保护屏。将测试仪的‌电流输出线‌可靠连接在Q2的下端（负载侧），Q2的上端连接至Q1的下端，形成串联测试回路。测试仪的另一端接入‌高精度时间触发检测线‌，以监测Q2分闸瞬间的电压突变。

2. ‌下级断路器（Q2）特性测试‌：

• 在仪器上设置测试点：‌18A（约1.13In）、23A（约1.45In）、32A（2In）、48A（3In）、80A（5In）‌。

• 启动自动测试。仪器依次输出各电流值，并记录Q2的动作时间。测试发现，Q2在‌80A电流下动作时间为18ms‌（瞬时脱扣区域）。

3. ‌上级断路器（Q1）特性测试‌：

• 将测试回路改接至Q1的下端（即包含Q2及其负载的整个支路作为Q1的负载）。考虑到Q1的额定电流为100A，设置测试点：‌120A（1.2In）、150A（1.5In）、200A（2In）、300A（3In）‌。

• 启动测试。结果显示，Q1在‌200A电流下的动作时间为25ms‌。

4. ‌级差配合分析与问题发现‌：将Q1和Q2的实测安秒曲线绘制在同一图中。分析发现一个关键问题：在‌80A至200A这个电流区间‌，Q2的曲线（动作时间约18ms）与Q1的曲线（动作时间从数百毫秒下降至25ms）‌在时间上非常接近，尤其是在故障电流接近150A时，两者动作时间差可能不足10ms‌。考虑到断路器动作时间的分散性以及直流电弧熄灭时间，这个配合裕度被认为‌存在风险‌，在靠近Q2出口的某些短路故障下，可能导致Q1与Q2几乎同时跳闸，失去选择性。

5. ‌问题溯源与整改‌：经核查图纸和实物，发现Q1断路器虽标称100A，但其脱扣曲线类型（如C型）与设计选型要求（应为K型或具有更长延时特性的类型）不符。更换为符合设计要求的100A K型曲线断路器后，重新测试，其安秒曲线整体右移，在150A电流下的动作时间延长至超过100ms，与下级Q2的曲线形成了清晰、安全的时间间隔。

6. ‌修试班负责人评价‌：“直流保护最怕越级，一越级就可能瘫痪半站设备。以前判断级差全靠看型号和手册估算，心里不踏实。现在用这个测试仪，直接把两条曲线‘画’出来摆在一起看，有没有重叠、间隔够不够，一目了然。这次就发现了一个隐藏的配合问题，换了个断路器就解决了。它就像个公正的‘裁判’，用实测数据告诉我们保护配置到底行不行，让我们做验收和消缺有了硬邦邦的依据。"

‌企业底蕴：专注于保护逻辑的实证与系统安全性的提升‌

武汉特高压电力科技有限公司在电力测试领域，深刻理解保护系统并非单个元件的简单堆砌，其整体效能取决于元件间的精确配合。公司开发直流断路器安秒特性测试仪，正是将关注点从元件的“有无"提升到系统配合的“优劣"。通过提供能够精确量化断路器时间-电流特性的测试工具，公司旨在帮助设计、运维和检修人员，将保护配合从理论计算和定性经验，推进到现场可验证、数据可分析的实证阶段。这有助于提前发现并消除因元件批次差异、老化、选型不当或安装错误导致的保护配合隐患，从技术上筑牢直流系统安全运行的防线。

‌结语：用数据为直流保护的选择性“立规"‌

直流系统的可靠性，很大程度上系于其保护的选择性。而选择性的实现，不能仅寄托于设计图纸和产品手册，必须通过现场对每一个保护元件的实际动作特性进行验证。直流断路器安秒特性测试仪，通过其可编程的电流激励和高精度的时间测量能力，成功地将抽象的“级差配合"概念，转化为两条清晰可辨、可量化分析的特性曲线，使得对保护系统有序动作能力的评估有了客观的数据支撑。武汉特高压直流断路器安秒特性测试仪，以其精准的测试性能、直观的曲线呈现和智能的比对分析功能，为供电公司、发电企业、大型厂矿的直流电源系统维护提供了关键验证手段。因此，当相关技术人员探寻“直流断路器安秒特性测试仪哪家好"时，他们寻求的不仅仅是一个测试设备，更是一套能够为其直流保护系统的可靠性与选择性提供实证保障、助力实现从“经验配置"到“数据验证"跨越的解决方案。选择这样一款产品，意味着为您至关重要的直流系统，配备了一位以数据说话的可靠“安全审计师"。
